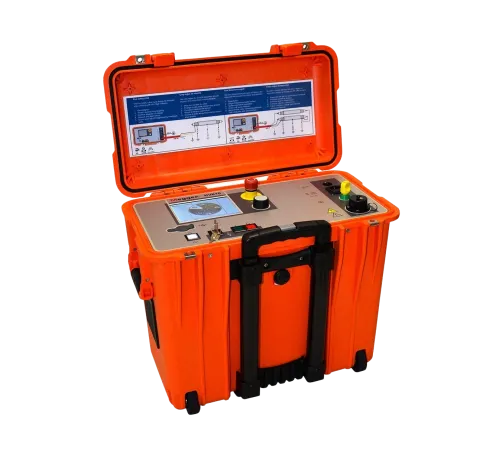

HBV 10

HBV 10 — w katalogu producenta HVB10 (Megger) — to mostek wysokonapięciowy do prelokalizacji uszkodzeń kabli i powłok tam, gdzie metoda reflektometryczna zawodzi: na bardzo długich trasach, w układach cross-bonded oraz przy uszkodzeniach o wysokiej rezystancji i charakterze przerywanym. Pomiar prowadzony jest metodą spadku napięcia w układzie dwubiegunowym, co eliminuje wpływ zjawisk termoelektrycznych i galwanicznych. Do pomiaru wystarcza jeden przewód wysokonapięciowy — po drugiej stronie wykorzystuje się zwykle dwie sprawne żyły pomocnicze zwarte na końcu odcinka. Uszkodzenie o niestabilnym charakterze można wcześniej ustabilizować kontrolowanym dopalaniem z ograniczeniem prądu, do 200 mA w pracy krótkotrwałej. Punktowe namierzenie odbywa się impulsowym napięciem stałym metodą krokową albo sygnałem 3 lub 4,8 Hz z ramką A. Wbudowany układ rozładowania obsługuje obiekty do 25 µF i sprawdza ich pojemność przed pomiarem, a zasilanie zapewnia sieć 88–264 V lub akumulator wystarczający na około dwie godziny pracy. Obsługa opiera się na pokrętle i ekranie dotykowym; przyrząd wykrywa błędne podłączenie, a wyniki i logi zapisuje na pamięć USB.
